Stroj za rezanje kamenoloma

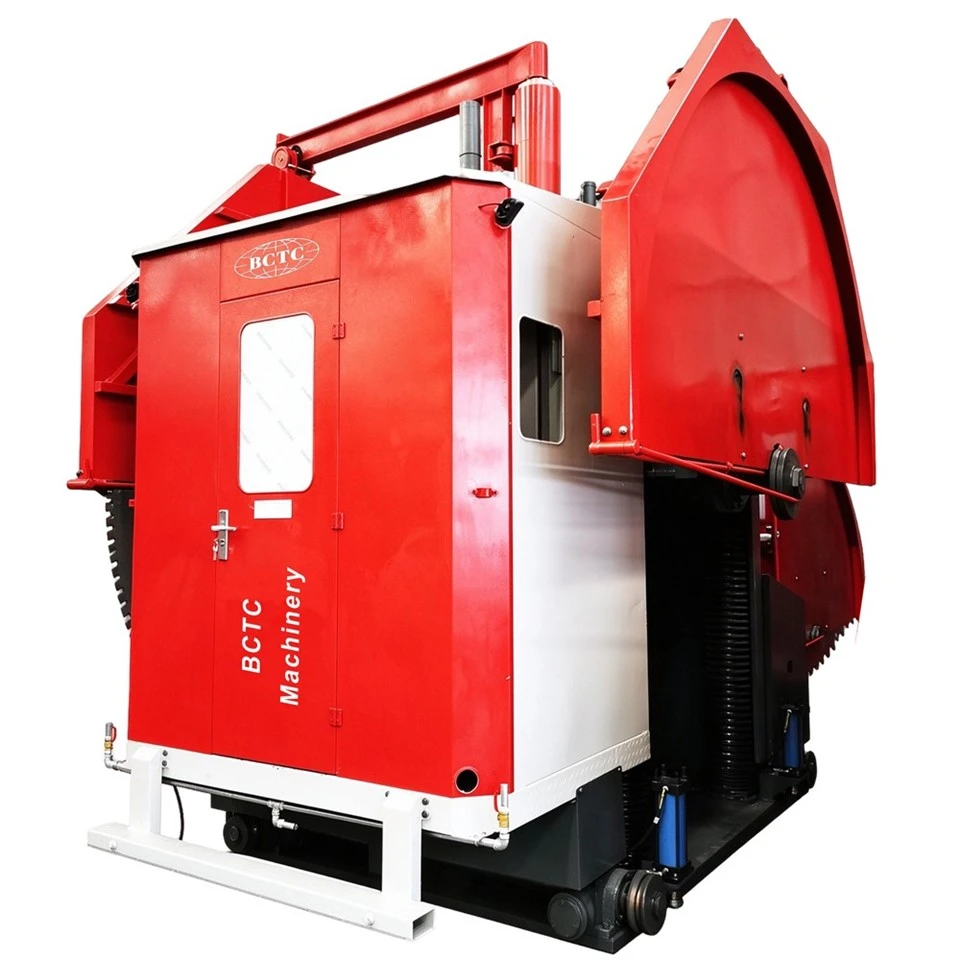

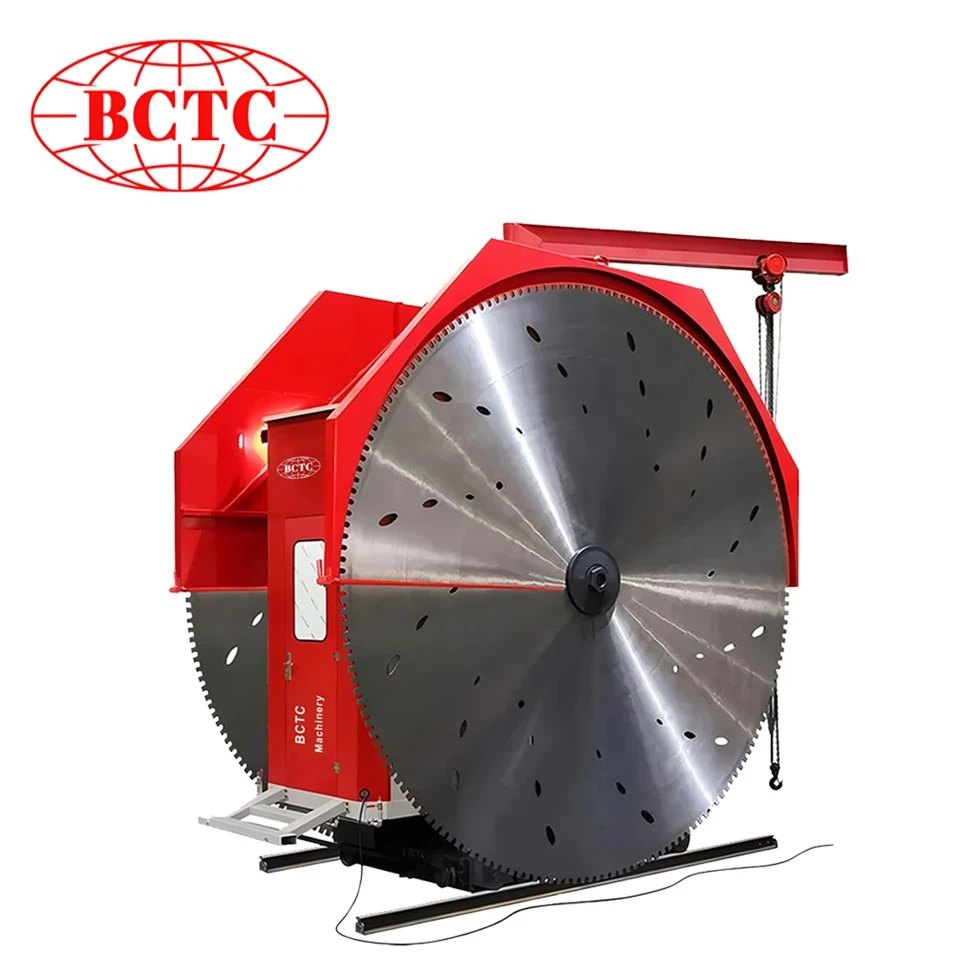

BCTC B2QYKZ - Stroj za rezanje kamenoloma s dvostrukom oštricom s trajnim magnetom, prikladan za otvorene rudnike granita, mramora i kvarca.

BCTC B2QYKZ Stroj za rezanje kamenoloma

Ono što kamenolomi zapravo prodaju su gotovi kameni blokovi, a ne stijene. Za svaki kubični metar drobljenog kamena istovarenog iz kamenoloma već ste uračunali troškove bušenja, skidanja i transporta. Isto vrijedi i za rezače kamena na gusjenicama; geometrija kamena se utvrđuje dok je još uspravan. BCTC B2QYKZ je stroj za rezanje kamenoloma s dvostrukom oštricom s trajnim magnetom pogodan za vađenje granita, mramora i kvarca na otvorenom, opremljen dijamantnim noževima od 3600–4800 mm, koji mogu rezati stranice i dno duž iste staze.

Kontaktirajte odmah

Točnost presjeka ovisi o upravljivosti putanje rezanja

1️⃣ Princip rada opreme

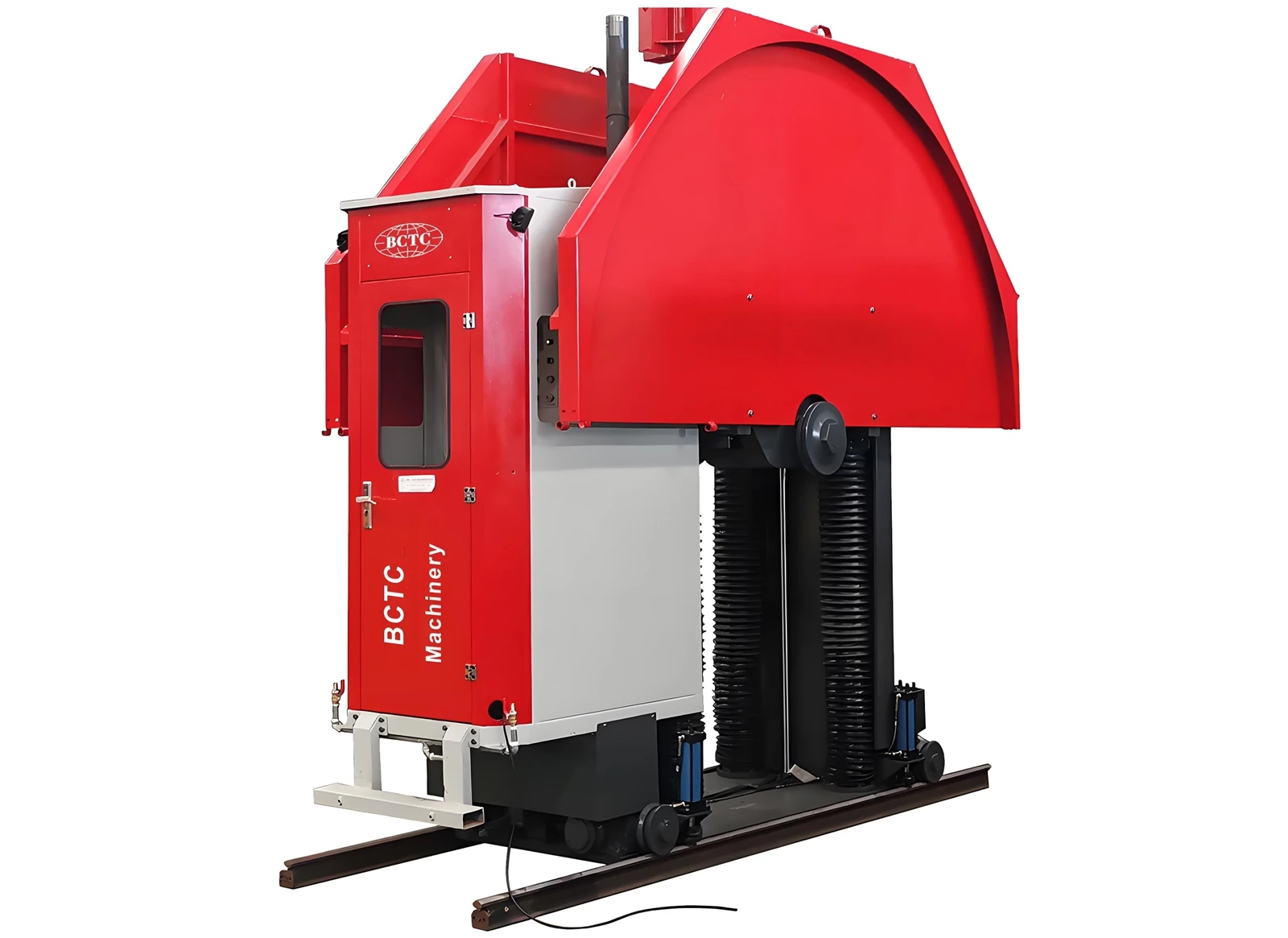

B2QYKZ stroj za rezanje kamenoloma na gusjenicama montiran je na unaprijed postavljenu tračnicu. Dvostruke oštrice povlače se linearno duž vodilice. Dubina, širina i smjer reza se postavljaju na upravljačkoj ploči od 7 inča.

2️⃣ Sinkroni motor s trajnim magnetom

Stroj prati tvrdoću kamena praćenjem struje i automatski prilagođava brzinu. Usporava kada naiđe na tvrdo kamenje i ubrzava kada naiđe na mekano kamenje, sprječavajući zaglavljivanje oštrice.

3️⃣ Proces rezanja

Oprema uglavnom izvodi uzdužno okomito rezanje, rezanje sirovog kamena u trake duž tračnice s glatkom površinom reza. Rezanje dna se dovršava u kombinaciji s pilom s dijamantnom žicom ili opremom za horizontalno bušenje.

4️⃣ Prednosti u usporedbi s tradicionalnim rudarenjem

Tradicionalno miniranje/miniranje klinom:Oslanja se na spojeve stijena za procjenu, presjek je nekontroliran, gotov proizvod je sklon nepravilnostima, a kamen je često degradiran i njegova vrijednost smanjena.

Rješenje za rezanje tračnica:Smjer i dubina okomitog reza mogu se podesiti ručno, što rezultira preciznim i kvadratnim oblikovanjem sirovih blokova, po cijeni za cijeli blok.

Dual sinkrono rezanje oštrice, jedinstvena referentna kontrola veličine bloka

✅ Struktura zajedničkog vretena s dvije oštrice:Dvije oštrice dijele jedno vreteno. Razmak noževa unaprijed je postavljen prema širini bloka. Jedno uvlačenje proizvodi dvije dugačke bočne trake, povećavajući učinkovitost proizvodnje za više od 10%. Oprema putuje linearno duž unaprijed postavljenih vodilica, koristeći tračnice kao jedinstveno mjerilo kako bi se osigurala točnost okomitog rezanja i eliminirala odstupanja u dimenzijama uzrokovana višestrukim stezanjima.

✅ Veća izlazna učinkovitost:U usporedbi s rezanjem jednom oštricom lice po lice, kompozitni postupak rezanja s gornje strane povećava učinkovitost rezanja za više od 40%, značajno smanjujući problem nedostajućih kutova u bloku i izbjegavajući gubitke prilikom isporuke zbog nesukladnih dimenzija.

✅ Prilagodljiva bezstupanjska regulacija brzine tipa Rock:Vreteno podržava bezstupanjsko podešavanje brzine. Frekvencijski pretvarač identificira tvrdoću kamena putem trenutnog praćenja i može se fleksibilno prilagoditi unutar zadanog raspona brzine, štedeći 10%~20% više energije od običnih asinkronih motora. Pogodan je za različito kamenje poput granita, mramora i kvarca.

Dizajniran posebno za radna okruženja na otvorenom

🔆Ojačana struktura i jednostavan raspored

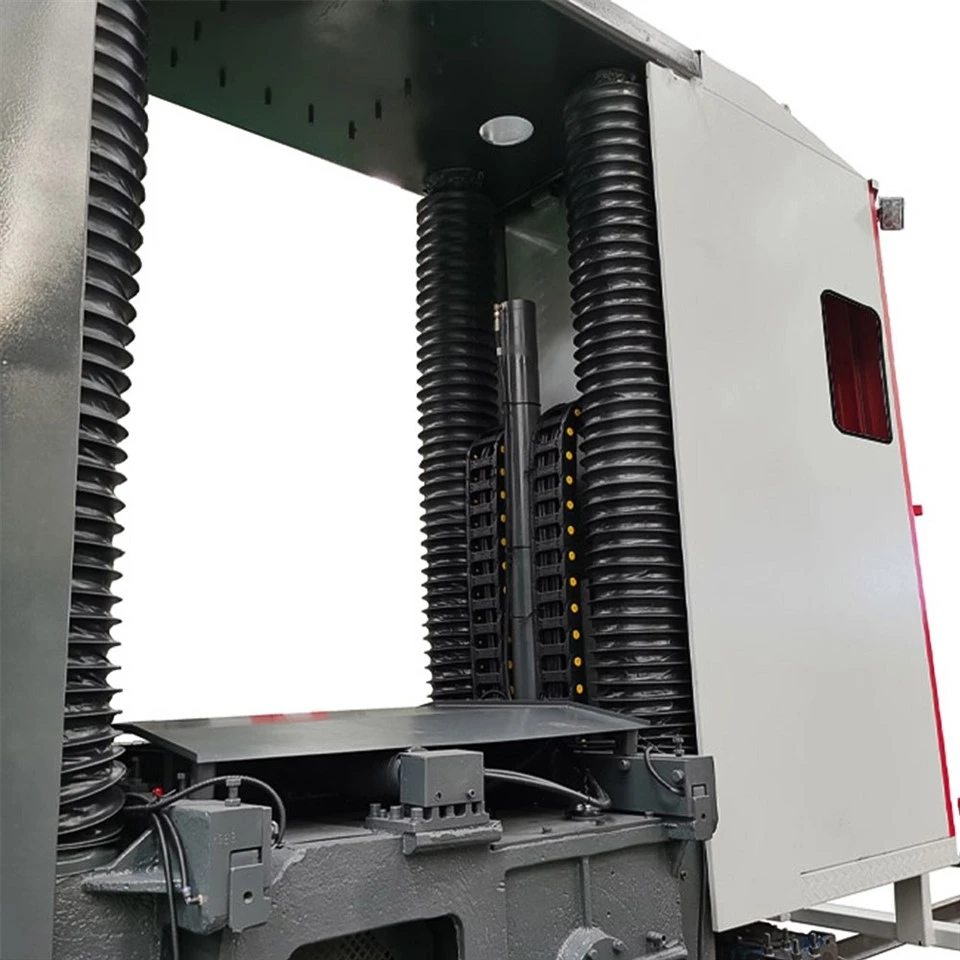

Visoka ukupna krutost i izdržljivost. Sve komponente su lako dostupne za održavanje operatera. Četveroosni izravni pogon zamjenjuje tradicionalne klinaste remene, izbjegavajući probleme uzrokovane varijacijama napetosti remena.

✨Široki ulaz napona

Podržava nazivni raspon napona od AC tri faze 440V i niže. Električne komponente su konfigurirane za teške radne uvjete kao što su rudnička prašina i nestabilan napon. Ključne komponente koriste marke kao što je Siemens.

🌟Radno opterećenje podržano cestom:

Ukupna težina serije je 7000–12000 kg (ovisno o modelu). Staza se može produžiti kako radna površina napreduje, omogućujući rudarenje sloj po sloj.

Izborne značajke nadogradnje

Opcijski glavni pogonski motor s promjenjivom frekvencijom s trajnim magnetom

Ušteda energije od 25%~35%
Stabilan okretni moment
Bezstupanjska regulacija brzine pretvorbe frekvencije

Stone Quarry Cutting Machine Application

Dodatni AI potpuno automatski inteligentni sustav rezanja (osnovna inteligentna opcija)

AI automatsko spuštanje oštrice + automatsko rezanje dodavanja oštrice
Inteligentna adaptivna zaštita od preopterećenja
Funkcija daljinskog upravljanja u oblaku

Proces rezanja

Priprema radnog stola

Odredite veličinu i izgled bloka.

Instalacija tračnica

Položite i poravnajte-teške tračnice, u skladu s rutom putovanja.

Pozicioniranje opreme

Postavite stroj na tračnice, poravnat s označenim linijama.

Uzdužno slojevito rezanje

Dvostruke oštrice povlače sloj po sloj duž tračnica, režući do željene dubine.

Odvajanje dna

Upotrijebite pilu s dijamantnom žicom da dovršite horizontalni rez na dnu, odvajajući blok od matične stijene.

Rukovanje blokovima

Podignite blok i transportirajte ga u prostor za obradu.

Tehničke specifikacije

Artikal	Jedinica	B2QYKZ-3600	B2QYKZ-4200	B2QYKZ-4600	B2QYKZ-4800
Promjer oštrice	mm	3600	4200	4600	4800
Maks. dubina rezanja	mm	1500	1800	2000	2100
Širina rezanja, Tip A	mm	1360–1960	1950–2550	1950–2550	1950–2550
Širina rezanja, Tip B	mm	1500–2100	-	-	-
Širina rezanja, Tip C	mm	2300–2900
Širina rezanja, Tip D	mm	2700–3300	2600–3300	2600–3300	2600–3300
Snaga glavnog motora	kw	72×2		80×2
Snaga motora pumpe	kw	4
Snaga motora za križni pogon	kw	1.5×2
Ukupna snaga	kw	151		167
Ukupne dimenzije (D×Š×V)	mm	3900×1600×2900	4500×1950×3500	4700×1950×3700	4900×1950×3700
Bruto težina	kg	7000–9000	8000–11000	9000–12000	9000–12000

Srž rezanja kamenih blokova leži u linearnoj brzini oštrice oštrice pile, a ne u brzini motora vretena.

Oštrica pile promjera 3600 mm ima opseg oštrice od približno 11,3 metra. Pri brzini vretena od 200 o/min, linearna brzina može doseći 37,68 m/s, što je unutar primjenjivog raspona za granitne dijamantne listove pile. Ova vrsta niske brzine, velikog zakretnog momenta, teških uvjeta rezanja upravo je ono u čemu se sinkroni motori s trajnim magnetima ističu. Serija BCTC B2QYKZ, iz Ningdea, vodeće robne marke u Kini, nudi raspon brzine od 200–1400 okretaja u minuti, automatski prilagođavajući brzinu rezanja kako bi se zaštitila oštrica pile i postigla ušteda energije od 10%–20% u usporedbi s običnim asinkronim motorima.

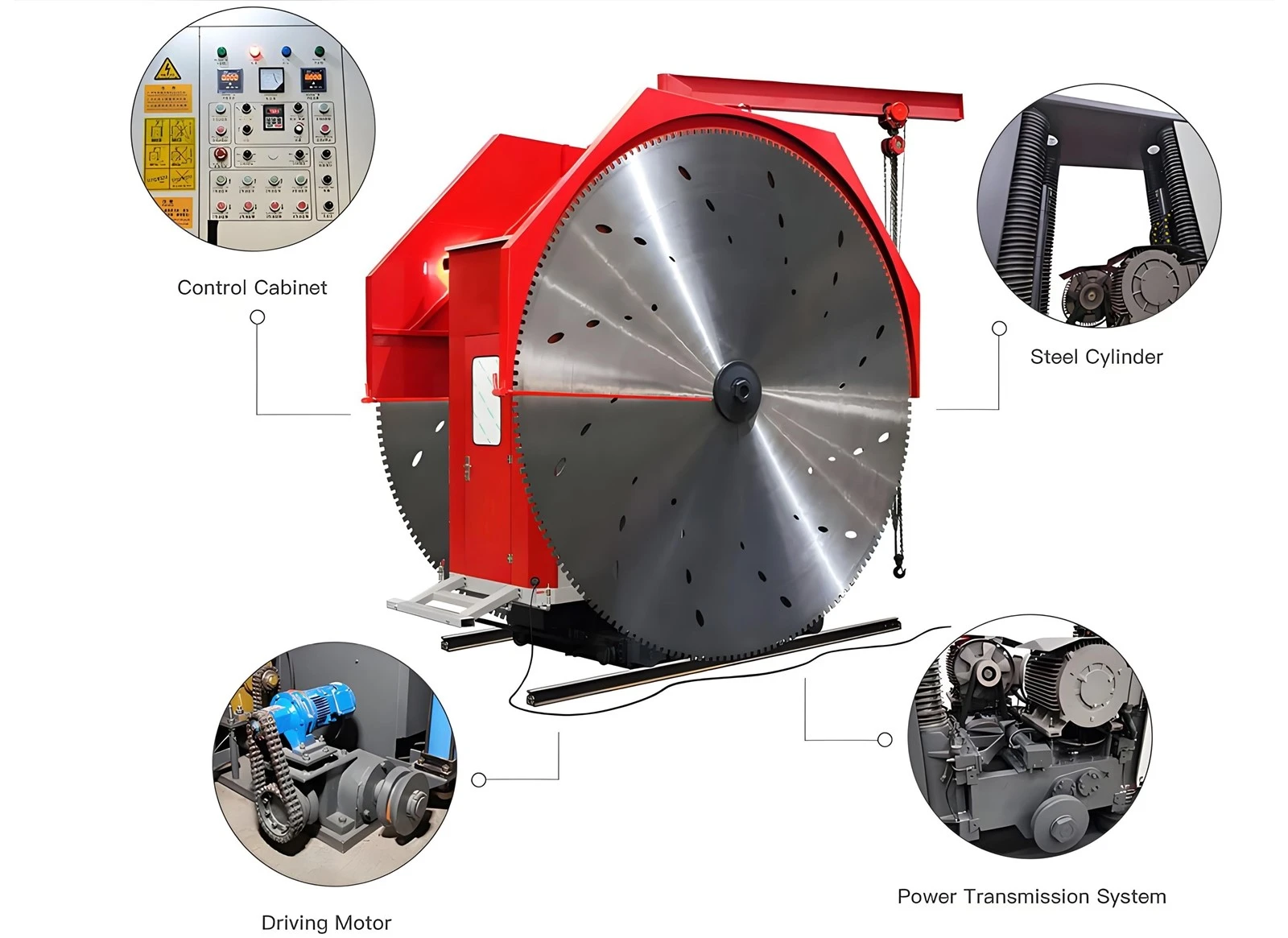

Konfiguracija stroja

Certifikacija i prilagodba

Oprema ima CE certifikat i proizvodi se prema sustavu kvalitete ISO 9001; sklop oštrice prilagodit će se vašoj širini kamena.

Tvornička inspekcija i puštanje u rad

Operativno testiranje provodi se prije otpreme. Tijekom puštanja u rad osiguravaju se kalibracija vodilice i podrška za prvi rez, zajedno s obukom operatera.

Rezervni dijelovi i dijagnostika

Noževi i rezervni dijelovi su osigurani, a daljinski dijagnostički sustav dostupan je za dijagnosticiranje kvarova.

Dodatne usluge

Planovi rezanja mogu se pregledati na zahtjev i mogu se razviti prilagođena rješenja.

Navedite dimenzije radnog stola, širinu kamenja koje prodajete i vrstu kamena koji obrađujete. Zatim ćemo preporučiti odgovarajuću opremu za stroj za rezanje kamenoloma.

Pošaljite upit sada
